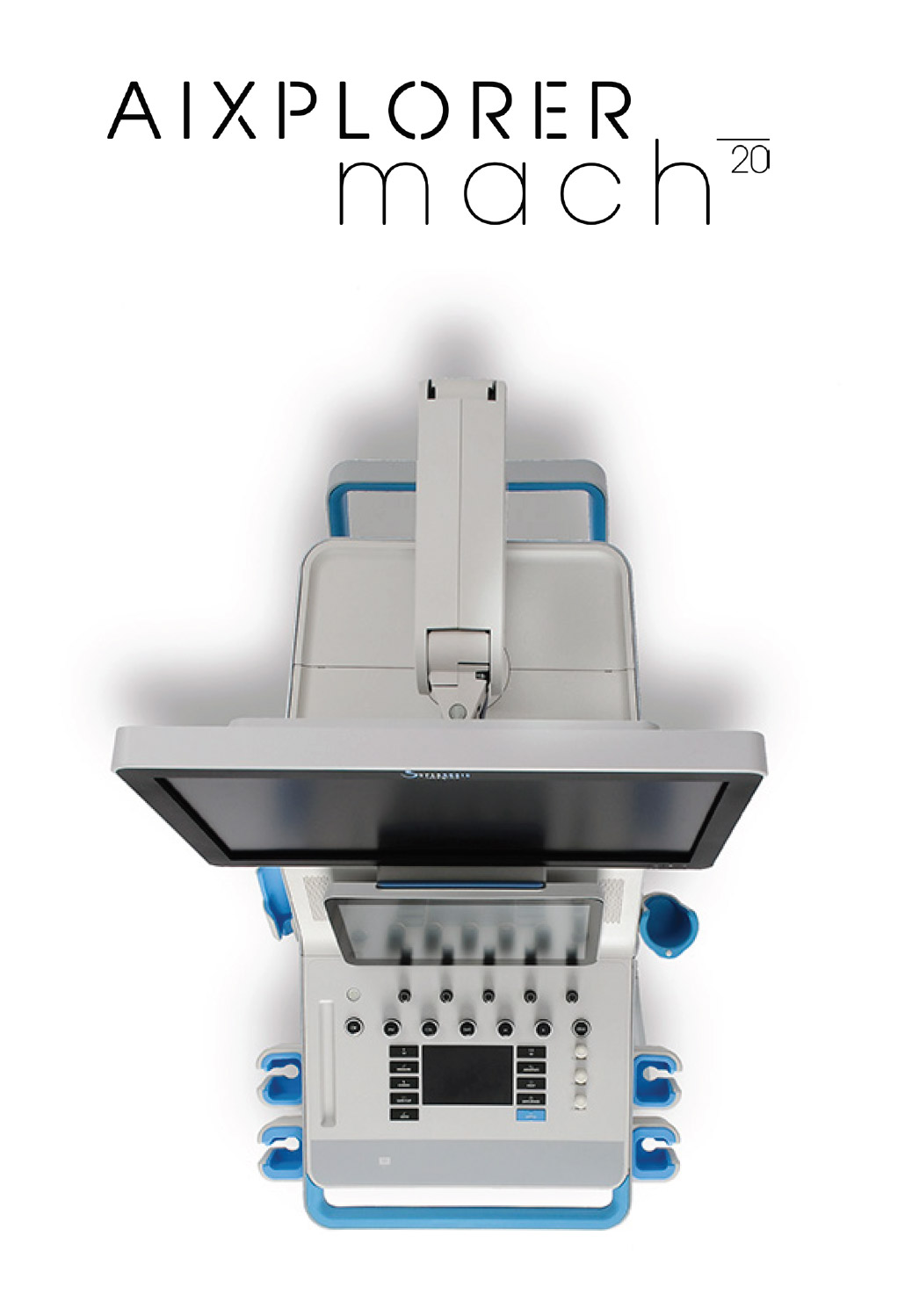

HOLOGIC SUPERSONIC MACH 20
SHEAR WAVE™ PLUS ELASZTOGRÁFIÁS KÉPALKOTÁS
PREMIUM FELSŐKATEGÓRIÁS ORVOSI ULTRAHANGOS KÉPALKOTÓ BERENDEZÉS
FULL-DIGITAL • REALTIME SWE™• COLOR • ULTRAFAST ™
KÉPKIALAKÍTÁS
• Monitor: FULL HD 21.5″ képernyő (1920×1080)
• TouchPanel : full HD 13.3” érintőképernyős menüsor
• Multitouch SonicPad® kezelő felület
• Egyidejű vizsgálófej pinnless csatlakozás: 4 (négy) darab
• Alap B, multi B, PWD, angio PWD, UFD , PDoppler
• Color PW Doppler , Duplex/Triplex mód
• Dual Image Display:valós-egyidejű SWE real-time SWE Plus kialakítás
• Mérési táblázatok és Reportok
• Cine Rewiew – visszajátszás/archiválás
• Frame rate: 20 000 frame/sec !!!
ALKALMAZÁSOK
• általános 2D SWE™ Plus radiológia
• általános 2D SWE™ Plus pajzsmirigy/lágyrészek
• általános 2D SWE™ Plus ér/mikrovaszkularizáció
• általános 2D SWE™ Plus MSK
• általános 2D SWE™ Plus szülészet-nőgyógyászat
• általános 2D SWE™ Plus urológia
• általános 2D SWE és 3D/ SWE™ Plus mamma(LINEARIS)
• általános CEUS (kontrasztanyagos) radiológia
TECHNOLÓGIÁK
• ShearWave™Plus Elastography valósidejű
• UltraFast™Doppler – hipper gyors doppler képalakítás
• Super Compound ™ – térbeli képfinomítás
• Super Res™ – szemcseméret finomítás
• TriVu™ – B&Color&SWE realtime
• Angio PL.U.S. – direkcionálismikrovaszkulárizáció
• Tissu Tuner ™ – UH nyaláb sebesség változtatás
• PI-Tissue Harmonic Echo
• Auto TGC/manual Touch™ TGC
• Trapezoid képalakítás
• Panoramikus képalkotás
• Touch Screen Measurement – érintőképernyős mérés
• Q Box ™ quantifikációs mérési alkalmazás
DIGITÁLIS KÉP ARCHIVÁLÁS,TÁROLÁS ÉS KEZELÉS
• Belső merevlemez ( HDD: 1.0 TB )
• Választható formátumú képtárolás : USB/CD-DVD
• Külső USB/LAN/DVI portok
• DICOM adattovábbító
INNOVÁCIÓ KOMPROMISSZUMOK NÉLKÜL
A Hologic SuperSonic MACH 20 új generációs UltraFast™ képalkotása lehetővé teszi új generációs minőségi képalkotás és innovatív megjelenítési módok felhasználását. A SuperSonic Imagine által szabadalmaztatott ShearWave® PLUS – amely az új generációja a már ismert ShearWave® Elasztográfiának – teljesítményével új távlatokat nyít az ultrahang technikában.
INTELIGENCIA A TERVEZÉSBEN
A Hologic SuperSonic MACH 20 platform a szakmai felhasználók 10 évnyi klinikai vizsgálatainak, a számtalan analízisek sorozatának és a munkafolyamatok összehasonlításának eredménye, azaz:
- UltraFast™ Platform – új Generációs Ultrahang Technológia
- Egyedülálló ergonomikus és hatékony munkafolyamat
- Innovatív és Inteligens képalkotó modalitások
IINTELIGENCIA A FEJLESZTÉSBEN
A Hologic SuperSonic MACH 20 premium ultrahang berendezés amely az új generácios platforma épült. Vele együtt bővül az új generációs kompatibilis viszgálófejek családja is, amely a dignosztikai lehetőségeket bővíti. Az összes klinikai eredményesség lehetősége amire Ön valaha is vágyott és szüksége van, az benne van, támogatva az Ön napi munkamenetét, választ adva a mindnekori szakmai követelményeknek.
MEGALKOTTÁK, HOGY AZ ÚJ STANDARD LEGYEN
A formatervezés egy nemzetközileg elismert ipariművészeti design iroda közreműködésével készült, melynek eredményeként az Hologic SuperSonic MACH 20 platform olyan korszakalkotó megoldásokat sorakoztat fel, amelyek komoly áttörést jelentenek az innovatív munkafolyamat és a magasszintű diagnosztikai megbízhatóság elérésében.
A SuperSonic Imagine bevezeti a teljesen új interfészbe beágyazott SonicPad® technológiát, szakítva a konvencionalizmussal, az eredményes munkafolyamat és a használhatóság javítására.
INTUITÍV
- Egszerűsített kezelői felület
- Bizonyított kezelői tapasztalat
- Kumulatív mozgássor memórizálás
KEZELÉSI KOMFORT
- Izomfáradás csökkenése
- Személyre szabott kezelőfelület
- Valósidejű utmutatói segítség a képernyőn
PÁCIENSRE FIGYELÉS
- Képalkotásra fokuszálni, nem a kezelésre
- Vizsgálati idő lerövidítése
- Alkalmazás specifikus kezelés
28 NEMZETKÖZI SZABADALOM
A SuperSonic Imagine SA. mint gyártó vállalat 28 nemzetközi szabadalommal és több újítással rendelkezik az említett képalkotó technológiában, amelyek a cég kizárólagos tulajdonában és használatában vannak.
UltraFast™ képalkotás
Általánosítva: Az UltraFast™ Imaging koncepciója egy úgynevezett ” nyíró-hullámok ultrahang nyaláb több párhuzamos csatornán való elküldése a szöveti közegbe, mialatt a több egyidejű képek egységes nagyon magas kvalitású és csúcs minőségű B-mód ábrázolássá alakulnak.
Eredménye: magas felbontású , részlet gazdag általános képalkotás, amely alapja lehet a rá alapozó további technikai vívmányoknak.
Ezt az úgynevezett UltraFast™Imaging azaz: ” szuper-gyors” képalkotó technológia SuperSonic szabadalom és csakis Ő alkalmazza maximálisan e paraméterek között.
Ezek a ” nyíró-hullámok” nagyon gyorsan, szuperszonikus sebességgel mozognak a szövetekben , amelyeket megrezgetettnek és emiatt másodpercenként több ezer képablakot lehet valósidőben befogadni.
Ez az az új generációs Ultrahang Technológia amely megvalósíthatja és elérhetővé teszi az olyan egyedülálló alkalmazásokat mint a valósidejű , Real Time ShearWave™Elastography és az UltraFast™Doppler technikák alkalmazását , amelyek kitűnően biztosítják a magas minőségi fokú képalkotást bármely klinikai felhasználásban.
ShearWave™ Elasztográfia Plusz képalkotás
A ShearWave Elasztográfia – egy olyan technológiai vívmány, amely amellett, hogy konkrét információkat ad az emberi szervek különböző szöveti elváltozásairól, plusz kvalitatív és kvantitatív információkat ad élőben és egyidejű elasztográfiás képalkotással a szövetek rugalmassági szintjét illetően.
A konvencionális ( azaz „strain” ) elasztográfiás metódusoktól eltérően, amelyek a manuális kompresszió által gerjesztett – azaz fizikai behatás következtében – mérik a szövetek közötti eltávolodás,a ShearWave Elastography nem igényel külső fizikai behatást és a valós szöveti rugalmasságot számítja ki a ” nyíró-hullámok” szövet „megrezegtetése” által, a gerjesztett hullámvonal áthaladási/terjedési sebesség függvényében.
A Shear Wave Plusz esetében a terjedési sebessége szoftveresen van felerősítve- Supersonic szabadalom- közvetlenül kapcsolódik és függ a szöveti szinten folyamatban lévő elváltozásoktól, azaz a szöveti merevségtől /szöveti tömöttségtől. Ez a technológia a ” nyíró-hullámok” és azok subszekvenciális / harmonikus komponenseinek összesített befogásán alapszik és ezt a magas szintet csakis a szabadalmaztatott UltraFast™ képalkotás biztosítja.
A ” nyíró-hullámok” terjedési sebessége kiszámításra kerül és egy hozzáadott színkódolt skála segítségével egy valós-idejű ShearWave Elasztográfia kvalitatív térkép rajzolódik ki, megadva ez által a diagnosztizált szövet merevségének kvantitatív (kilo Pascal – ban mért ) mértékét.
A ShearWave Elasztográfia egy biztonságos eljárás, nem egy ionizáló technika, amelynek termikus és mechanikus indexe jóval alatta van az FDA (amerikai) és a CE (európai) normák által megkövetelt előírásoknak. Valójában egy mindennapos Doppler képalkotás ugyanolyan szintű termikus és mechanikusenergiákat használ, mint a ShearWave Elasztográfia.
UltraFast™ Doppler képalkotás
Az Aixplorer készüléken a szabadalmaztatott UltraFast képalkotó platform, az UltraFast Doppler egység, a Color Flow képalkotás és a Pulzus Doppler olyan alkalmazási egységet alakítanak amelyekkel lehetségessé válnak az érrendszeri analízisek, a kritikus vaszkuláris megbetegedések értékelése.
Mindez az eddig még soha nem tapasztalt ultra magas “frame rate”-el (azaz: képkocka aránnyal) dolgozó Color Flow annak az eredménye, amely tízszeresen gyorsabb mint egy hagyományos Color Doppler.
Figyelemre méltó, hogy ugyanez a technológia képes egy tejes mértékben kvantifikálható Doppler adatsor megszerzésére/rögzítésére – és a Doppler mintavételi ablakon át – a Pulzus Doppler adatsor utó kezelési folyamatában több mintavételi ponton tud méréseket végezni, egy és ugyanaz adatképben, valósidejű módban.
TriVu Imaging azaz: kiválóan magas szintű triplex felbontás
A berendezés egyedülálló szélessávú technológiája kiválóan magas felbontásban szállítja a Triplex módban hasonló, valósidejű B + COLOR+ SWE képalkotásokat egy időben maximális felbontással. Alapja a PLaneWave UltraSensitive™ képalkotás módszert, ami a Plane Wave és az UltraFast jelbefogó módokat alkalmazza.
Megtartja a B és a SWE mód minőségét és teljesítményét valósidőben.
Növeli a COLOR+Doppler érzékenységet és térbeli felbontását- hasonlóan az AngioPL.U.S. felhasználásával.
Elérhető az SL18-5 , SL15-4 SL10-2 vizsgálófejeken az Emlő,pajzsmirigy alkalmazásokhoz
Angio PL.U.S. az Irányérzékeny Color Power Doppler
A Ultra Fast™Imaging technológiának köszönhetően a képalkotás Color módban is felhasználja a Plane Wave és az UltraFast jelbefogó módokat. Növeli az alacsony áramlások érzékenységét és térbeli felbontását. Elérhető konvex és a lineáris vizsgálófejeken az Emlő,Has,pajzsmirigy és MSK alkalmazásokhoz.Állítható PRF tartomány (1 cm/s -12 cm/s)
Fusion Imaging azaz: Fúzios Képalkotás és szinkronizálás
A CT, MRI, PET, X-Rax vagy más 3D UH képekkel lehet AZ ÉLŐ KÉPET SZINKRONIZÁLNI A MultiWave gyors képalkotás egy új algoritmus alapján működik ami szövet specifikus és felhasználóbarát kezeléssel elérhető.
Navigation Guidance
A biopszia (szöveti mintavétel) vonalak 2D és 3D –ben virtuálisan ,mágneses mezőben megvezethetőek. A pontos – ereket elkerülő – megvezetési algoritmus alkalmazható a Civco által gyártott kiegészítőkkel.
B-MÓD
Új határok felállítása a konvencionális ultrahangozásban
Generációváltás a B-Mode penetrációban
Generációváltás a szöveti kontraszt (tissuecontrast) és a térbeli felfontás ( spatialresolution) folyamatokban
Generációváltás a Color érzékenység és aképkocka megjelenítési sebesség ( framerate) területén
SHEARWAVE® PLUS
Legyél lépéselőnyben az egyedi SuperSonic Imagine ShearWave® PLUS technológiájával.
Szélesebb ShearWave® PLUS vizsgáló box
Sokkszorosított SWE PLUS frame rate
Felgyorsított ShearWave® PLUS boxkitöltési folyamat
ShearWave® PLUS Elastographyhasználatával
AZ ERŐ A KEZEDBEN VAN
KIBŐVÍTETT VIZSGÁLÓFEJ CSALÁD
A két egyedülálló UltraFast™ és single crystal technológia kombináció révén, a vizsgálófejek minősége új szintre emelkedett. Az új generációs tüske nélküli kialakítás és az új ergonomikus ház tervezésének köszönhetően, ezek a vizsgálófejek bármely felhasználó kezében kiállják a próbát.
MŰSZAKI ADATOK ÉS SPECIFIKÁCIÓ
JELLEMZŐK
- CSÚCSSZÍNVONALÚ INTEL PROCCESSZOR,NAGYKAPACITÁSÚ MEREVLEMEZZEL,
- 16MB RAM, 64-BIT LINUX OPERÁCIÓS RENDSZER,
- TÖBB MINT 20.000 FRAME / MÁSODPERC KÉPALKOTÁS
- ADATÁTVITEL: TÖBB MINT 5 GBYTE/MP
- SÚLYA: 113 KG
- TELJESÍTMÉNY FELVÉTEL: 100-240 VAC 50 HZ / 60 HZ, <350 W
- ( ALAPHELYZETBEN ÉS NORMÁL HASZNÁLATBAN)
- MUNKA HŐMÉRSÉKLET < 900 BTU
- KÖRNYEZETI HŐMÉRSÉKLET MUNKA KÖZBEN: 15 – 35°C
- KÖRNYEZETI HŐMÉRSÉKLET RAKTÁROZÁS KÖZBEN: -20 TO +50°C
- PÁRATARTALOM
- MŰKÖDÉSBEN: 30 – 80%
- RAKTÁROZÁSBAN: 30 – 80%
- LÉGNYOMÁS ADATOK:
- MŰKÖDÉSBEN: 700 HPA TO 1060 HPA
- RAKTÁROZÁSBAN: 500 HPA TO 1060 HPA
- OPTIMALIZÁLT HŰTŐVENTILÁTOR RENDSZER MINIMÁLIS ZAJKIBOCSÁJTÁSI SZINTTEL: 31.8 DB (MEGFELEL EGY HÁLÓSZOBA KÖRNYEZETI ÉRTÉKKEL)
MÉRETEK
- BERENDEZÉS MAGASSÁGI ÁLLÍTHATÓSÁGA: 118.6 CM – 183.4 CM
- BERENDEZÉS MÉLYSÉGI ÁLLÍTHATÓSÁGA: 99 CM – 102 CM
- BERENDEZÉS SZÉLESSÉGE: 60,5 CM
- AJTÓMÉRET: 70 CM ( BELSŐ)
MEGFELELŐSÉGI SZABVÁNYOK
- SUPERSONIC IMAGINE IS ISO 13485 CERTIFIED. SUPERSONIC IMAGINE IS ISO 14001 CERTIFIED.
- HOLOGIC SUPERSONIC MACH 20 IS A MEDICAL DEVICE IN CLASS IIA PER THE EUROPEAN MEDICAL DIRECTIVE.
- HOLOGIC SUPERSONIC MACH 20 HAS RECEIVED CE MARK APPROVAL.
- HOLOGIC SUPERSONIC MACH 20 CONFORMS TO THE DIGITAL IMAGING AND COMMUNICATIONS IN MEDICINE (DICOM) STANDARD: 2018B HOLOGIC SUPERSONIC MACH 20 CONFORMS TO WEEE/RHOOS DIRECTIVES
- HOLOGIC SUPERSONIC MACH 20 IS COMPLIANT WITH THE FOLLOWING QUALITY STANDARDS FOR MEDICAL, ELECTRICAL, ELECTROMAGNETIC INTERFERENCE AND GENERAL SAFETY:
- IEC 60601-1, 60601-1-1, 60601-1-2
- 60601-1-6, 60601-2-37
- IEC/EN 61340-5-1, 5-2
- IEC/EN 61340-5-1, 5-2
- EN/ISO 10993-1
- EN/ISO 14971
- IEC 62366
- EN 50419
- NEMA UD 2, UD 3
- INTERNAL PROTECTION MARKI
INNOVÁCIÓ ÉS KLINIKAI ÉRTÉK
Az elmúlt 10 évben a SuperSonic Imagine folytatta a klinikai értékek bővítését és közzétételét, átváltva a saját technológiai fejlesztéseit klinikai értékké. A Hologic SuperSonic MACH 20 felépítése révén alkalmazza, segíti és támogatja a jövő technikai vívmányait és klinikai kutatásait, folytattva a klinikai értékek hozzáadását a meglévő és az újabb területekre. A SuperSonic Imagine világszerte partnere volt az ilyen megnyilvánulásoknak, bizonyítva a saját fejlesztésű ShearWave® PLUS Elastográfia eredményességét megannyi területen.
TÖBB SZÁZ SUPERSONIC IMAGINE BERENDEZÉS MŰKÖDIK VILÁGSZERTE ÉS 83 ORSZÁGBAN VANNAK KÉPVISELŐINK
Bővebb infórmációért letöltheti az alábbi kiadványokat, illetve írásban és telefonon szívesen állunk rendelkezésére.
